Часто задаваемые вопросы

Теплый пол ДЕВИ подходит практически для любых помещений и под любые покрытия. Для жилых помещений с централизованным отоплением, в отличие от «водяных» систем, на его установку не нужно получать специальное разрешение. Оптимальным решением является установка теплого пола в качестве дополнительного обогрева для поддержания комфортной температуры пола. Но, также, систему «электрический теплый пол» можно использовать и в качестве основного отопления помещения, отказавшись от традиционного обогрева с помощью водяных радиаторов.

Тонкий нагревательный мат – один из немногих вариантов установки теплого пола, когда нет возможности увеличить высоту самого пола. В этом случае мат укладывается на подготовленную поверхность и заливается тонким слоем (4,5…6 мм) плиточного клея или самовыравнивающейся смеси. Основным преимуществом нагревательного мата является простота его укладки. Удельной мощности матов 150 Вт/м² достаточно для комфортного обогрева практически в любых теплых помещениях. Для балконов, лоджий, массажных скамей хаммамов и дорожек вокруг бассейнов оптимальным решением будет использование нагревательного кабеля, так как в данных конструкциях необходима повышенная мощностью до 200 Вт/м². Для нагревательных кабелей с погонной мощностью 10 Вт/м требуется цементно-песчаная стяжка толщиной 1,5…2,5 см. Самый распространённый вариант – кабели с погонной мощностью 15, 18 и 20 Вт/м; Такие кабели заливают стяжкой толщиной 3…5 см для равномерного распределения тепла по поверхности и избегания получения так называемой «тепловой зебры». При острой необходимости нагревательные маты также могут быть установлены в толстую стяжку. Главными преимуществами нагревательного кабеля перед матом является возможность выбора установленной мощности (Вт) для конкретного помещения с запланированной площадью обогрева, меньшие затраты на продукцию при той же мощности и вариативность при укладке на площади обогрева сложной конфигурации.

В наши дни, одножильные типы матов и кабелей все меньше используют в связи со сложностями при укладке и подключении из-за наличия двух «холодных» соединительных проводов, которые необходимо подвести к терморегулятору. Для жилых помещений мы рекомендуем использовать двухжильные нагревательные маты или кабели. Их просто разложить, так как они имеют один трехжильный кабель подключения к терморегулятору, а также характеризуются весьма низким уровнем электромагнитного поля, окружающего любой проводник электрического тока, хотя и несколько дороже одножильных. Для остальных помещений допустима установка одножильных матов и кабелей.

Внешнее отличие – в количестве «холодных» кабелей питания для подключения к терморегулятору. Одножильный мат имеет по одному кабелю на каждом конце, и они оба должны быть подведены к клеммной колодке терморегулятора. В двухжильном варианте кабель питания один, что упрощает схему укладки мата.

Ширина дорожки (сетка мата, на которой уложен кабель, как правило имеет ширину 47–50 см.), обогреваемой матом составляет 0,5 м. При укладке мата следует проследить, чтобы петли кабеля на соседних дорожках не оказались друг напротив друга, а располагались со смещением на одну петлю. То есть, чтобы петля одной дорожки располагалась между петлями соседней. Для этого соседние дорожки необходимо сдвинуть в продольном направлении при укладке.

Характерное время нагрева поверхности керамической плитки от 20 до 27°С составляет 40…60 минут в варианте с нагревательным матом и 4…8 часов для нагревательного кабеля, залитого в толстую стяжку. На время выхода системы в режим поддержания комфортной температуры влияют: глубина установки нагревательного изделия, температура под перекрытием пола и уровень теплопотерь помещения.

Компания имеет возможность направить квалифицированного монтажника или сервисного инженера, которые помогут настроить терморегулятор системы обогрева, обнаружат неисправность и устранят ее. Подавляющее количество возникающих проблем связано с непрофессиональным монтажом и выполнением строительных работ на объекте разными специалистами (плиточники, электрики, сантехники и т.п.), которые могут быть не проинформированы о наличии установленной системы «теплый пол» и могут повредить нагревательный кабель при выполнении своих работ – установка дверных порогов, лестниц, унитазов, расшивка плиточных швов и т.п. В случае повреждения необходимо вызвать сервисную службу. Компанией разработана и применяется уникальная аппаратура, позволяющая со 100%-ной вероятностью найти место повреждения кабеля или мата, установленного в полу. Наиболее полная информация размещена на сайте.

В принципе, большинство из существующих видов напольных покрытий подходит для установки теплого пола. Для большинства покрытий максимальное значение комфортной температуры на поверхности пола составляет около +27°С (для керамической плитки – до +31°С). При этом, следует иметь в виду, что поддерживаемая температура, устанавливаемая на терморегуляторе (температура на поверхности), должна превышать температуру поверхности пола на 2…10°С для компенсации теплового сопротивления материала покрытия от точки измерения температуры датчиком, встроенным в пол. Следует установить также в настройках терморегулятора, если такое предусмотрено в приборе, рекомендуемую максимальную температуру пола, а также выполнять рекомендации по величине установленной удельной мощности для нагревательного кабеля (от 100 до 200 Вт/м²). Для деревянного пола важно проверить, чтобы остаточная влажность была не выше 30 %. Можно применять большинство ламинатов. Виниловые и ковровые покрытия пригодны при соблюдении температурных пределов, установленных изготовителем.

Ковровое покрытие должно быть «достаточно прозрачным» для теплового потока. Необходимо удостовериться, что максимальное значение термического сопротивления напольного покрытия не превышает 0,125 (м²·К)/Вт. Так, например, возможно использовать ковролин без толстой ворсовой или резиновой подложки. Ковровое покрытие должно быть сертифицировано и одобрено производителем для использования с теплыми полами.

Этого делать не следует! Такого типа покрытия характеризуются недопустимо большим термическим сопротивлением, что значительно сдерживает теплоотдачу с поверхности пола. Учитывая, что датчик температуры пола терморегулятора установлен только в одной точке обогреваемой площади, нагревательный кабель или мат могут перегреться в зоне, сильно отличающейся от контролируемой по условиям распространения теплового потока.

Можно, если он без толстой мягкой основы. Сопротивление теплопередаче «домашнего» линолеума с мягким теплозвукоизолирующим слоем обычно превышает максимально допустимое.

Как правило, деревянный ламинированный паркет или стандартный ламинат, изготовленный из прессованного картона, устанавливают на 2–3 мм подложку из вспененного полипропилена. Это допустимо для теплого пола на основе нагревательного кабеля или мата, который устанавливают в слой плиточного клея, наливного пола или цементно-песчаной стяжки. Если вы используете другие типы подложек, то обратитесь за консультацией в группу технической поддержки ДЕВИ.

Система электрического подогрева пола рассчитана на беспрепятственный отвод тепла. Для обеспечения правильной конвективной теплоотдачи с поверхности пола воздушный зазор у мебели на ножках должен быть не менее 5 см. Нельзя использовать мебель, полностью устанавливаемую на пол без воздушных зазоров.

Обычно электрические нагревательные маты или кабели не укладывают на площади, которая будет занята стационарным оборудование – кухня, ванная, стиральная машина, гардероб и т.п. Пространство под ванной, и особенно под кухонной мебелью, обычно закрыто цокольными планками, шторками, которые будут препятствовать свободной циркуляции теплового потока, необходимого для безопасной работы теплого пола.

Как правило, деревянное и бетонное покрытия обладают различным термическим сопротивлением. Следовательно, и установившаяся температура деревянной поверхности пола будет меньше, чем температура поверхности плитки или бетона. Обычный однозональный терморегулятор не сможет поддерживать одинаково комфортную температуру в обеих зонах обогрева, так как комплектуется только одним датчиком пола. Поэтому, если вы не хотите получить разные температуры поверхности комбинированного пола, то необходимо использовать два нагревательных мата и два терморегулятора для полного комфорта.

Если площадь нагревательного мата немного больше запланированной площади обогрева, то можно поступить одним из следующих способов:


• Если «лишняя площадь» для обогрева принципиально отсутствует, то можно аккуратно снять нагревательный кабель с сетки-основы, убрав полоски крепежного скотча, и переложить кабель с меньшим шагом укладки, используя алюминиевый скотч или плиточный клей для фиксирования кабеля. Главное, чтобы нити кабеля не соприкасались и не пересекались между собой. Стандартный шаг укладки кабеля у нагревательных матов для теплых полов ДЕВИ – 8,0 см. Уменьшение шага укладки кабеля по сравнению с «заводским» пропорционально уменьшению площади обогрева по сравнению с площадью мата. Соответственно, пропорционально увеличивается удельная установленная мощность по сравнению с «заводской» 150 Вт/м². Приведенная таблица дает представление о том, насколько можно уменьшить площадь обогрева по сравнению с площадью приобретенного мата:

Как видно из таблицы, меньший шаг укладки приводит к повышенной удельной мощности теплоотдачи. Проконсультируйтесь в группе техподдержки ДЕВИ по поводу допустимого уменьшения шага укладки в конкретном вашем случае. Если мат еще не распакован, лучше его обменять на меньший размер.


• Второй способ можно применить, если, помимо запланированной площади обогрева, есть зоны, где можно разложить излишек кабеля. Обычно это полосы вдоль периметра комнаты или небольшой участок площади под ванной или раковиной.

Нагревательные маты предусматривают укладку на существующий бетонный или старый кафельный пол и не требуют теплоизоляции, в частности, в многоквартирных домах. Укладывать тонкую фольгированную теплоизоляцию из вспененных материалов, предназначенную для теплого пола, не следует, так как тонкая конструкция теплого пола лишается жесткости и ухудшается адгезия керамической плитки к основе. В результате возможны подвижки и растрескивание плитки. Однако, если под полом имеется холодное пространство (1-й этаж здания над холодным подвалом, балкон, лоджия), то мощности мата 150 Вт/м² может не хватить для достижения комфортной температуры поверхности покрытия. Если проект теплого пола в жилых помещениях квартиры позволяет увеличить общую толщину конструкции, то рекомендуется установить жесткую теплоизоляцию толщиной 1–2 см (пробка, ЭППС, экструдированный пенополистирол), сверху разложить ГВЛВ (гипсоволокнистый лист влагостойкий – разделительный слой), нанести обеспыливающий слой жидкого праймера или грунтовки и уже после этого приклеить нагревательный мат. На балконах и лоджиях обычно устанавливают в пол теплоизоляцию толщиной 5…15 см ЭППС, так как в противном случае зимой комфортная температура поверхности пола не будет достигнута.

Нет. Передача тепла за счет излучения внутри строительных конструкций отсутствует, поэтому использование «отражающей» фольги бессмысленно. При передаче тепла от нагретой поверхности пола в пространство помещения, помимо обычного процесса теплопроводности, начинает в равной степени работать излучение. Кроме того, дополнительный слой мягкого вспененного фольгированного материала толщиной 2–4 мм снижает механическую прочность тонкой конструкции пола в варианте с нагревательным матом.


Примечание. Фольга, на которую укладывается нагревательный кабель, играет важную роль элемента, быстро отводящего тепло в стороны. Не фольгированная теплоизоляция, при отсутствии разделительного слоя, неизбежно приведет к перегреву и выходу из строя нагревательного кабеля!

Да, теплоизоляция под нагревательными изделиями, встроенными в пол, повышает эффективность обогрева и снижает эксплуатационные расходы. Если этажом ниже расположено отапливаемое помещение, то можно обойтись без теплоизоляции при возникновении проблемы в связи с повышением уровня пола. В этом случае экономия от установленной теплоизоляции менее заметна. К примеру, тепловой поток вверх при использовании 4-мм полипропиленовой подложки увеличивается всего лишь на 3…8 %. Отметим, что между нагревательным кабелем или матом и теплоизоляцией обязательно должен быть установлен разделительный слой из теплопроводящего материала, например цементно-песчаная стяжка. Допустимо использовать в качестве разделительного слоя достаточно толстую металлическую сетку с ячейкой 2…5 см.


Примечание. На балконе или лоджии строительные нормы предписывают для средней полосы России установку в конструкции пола теплоизоляции, эквивалентной 15 см пенополистирола.

Конструкция нагревательного мата ДЕВИ имеет клейкую подложку. Если пол запылен или имеет жировую прослойку, то это нарушит качество сцепления. Грунтовка обеспечит надежное прилипание мата к поверхности основы, что упростит дальнейшие работы.

Можно обойтись без снятия старого плиточного покрытия пола в ванной комнате. Толщина нагревательного мата составляет 2,3–4 мм в зависимости от типа. Его легко установить в пределах толщины мастики для приклеивания новой керамической плитки. Минимально допустимое превышение слоя плиточного клея над толщиной мата составляет всего 1,5 мм. Кроме того, по строительным нормам уровень пола в ванной комнате должен быть ниже поверхности пола в коридоре. Следовательно, не возникает необходимости уменьшать высоту дверей, поднимать плинтус и т.п. Если же уровень нового пола будет значительно выше допустимых значений, то лучше снять старую плитку.

Прежде всего данные материалы должны иметь в своем составе добавки, повышающую пластичность. Проконсультируйтесь со специалистами по керамической плитке и смесей. Как правило, поставщики плитки и смесей указывают на своих продуктах совместимость с теплым полом.

Заливаемый теплопроводящий слой должен полностью (с хорошим запасом) покрывать кабели. Причем чем толще слой стяжки, тем более равномерное распределение температуры будет по поверхности пола. Для кабеля с погонной мощностью 18…20 Вт/м – это, как правило, 3…4 см. Для нагревательного мата слой заливки – 4,5…6 мм в зависимости от строительной толщины мата. Нагревательный кабель с погонной мощностью 18 Вт/м прекрасно будет себя «чувствовать» внизу стяжки толщиной всего 1…1,5 см, однако на поверхности пола в этом случае будет ярко выраженная «тепловая зебра» с перепадом температуры 3…5 °С. При нахождении на таком теплом полу, например ступней, вы почувствует четкие теплые линии над кабелем и прохладные места между нитками кабеля.

Продолжительность времени от укладки стяжки и плитки до готовности системы к включению зависит от сроков естественного высыхания. Для полного затвердевания цементно-песчаной стяжки или бетона толщиной 3…4 см требуется приблизительно 30 дней. Для полного затвердевания формовочной массы «заливной пол» или типового слоя плиточного клея толщиной 6…12 мм достаточно 7 дней.

На отдельных участках, выделяемых из общей площади обогрева, например перед большими окнами (зоны повышенных тепловых потерь), рекомендуется сделать зону повышенного обогрева. В случае теплого пола с нагревательным кабелем это достигается уменьшением шага укладки кабеля (расстояния между соседними линиями кабеля). Для нагревательного кабеля с погонной мощностью 18 Вт/м минимальный шаг укладки составит 8 см, что соответствует установленной удельной мощности 225 Вт/м²! Перед принятием решения о создании зоны усиленного обогрева рекомендуем посоветоваться со специалистами по кабельному электрообогреву.

Каждая нагревательная секция кабеля или мата обычно рассчитана на стандартное сетевое напряжение 230 В, поэтому подсоединять «холодные» кабели питания нагревательных изделий к клеммам терморегулятора «НАГРУЗКА/LOAD») надо параллельно. Иногда удобнее выполнить параллельное соединение на промежуточной клеммной колодке, от которой к терморегулятору будет проложен один трехжильный кабель (фаза – ноль – земля). Следует контролировать суммарную мощность подключаемых нагревателей. Она не должна быть выше нагрузочной способности терморегулятора, которая обычно составляет 3,5…3,7 кВт (15…16 А). Не следует подсоединять к однозональному терморегулятору 2–3 зоны обогрева различного назначения (например, ванная комната и коридор), требующие поддержания различной комфортной температуры поверхности пола.

Необходимо холодные «хвосты»/выводы матов соединить параллельно. То есть провода одного цвета должны быть подключены к термостату к одним и тем же клеммам: коричневый с коричневым или черный с черным (фазная клемма), синий с синим (нулевая клемма). Суммарная мощность подключаемых нагревательных изделий не должна превышать максимальную нагрузочную способность терморегулятора (см. предыдущий вопрос).

Это – концевая муфта, где выполнено заводское соединение двух жил кабеля. Второе назначение концевой муфты – обеспечение надежной гидроизоляции, препятствующей попаданию влаги внутрь нагревательного кабеля.

Категорически нельзя! Обрезка приведет к уменьшению электросопротивления нагревательного кабеля, установленного на сетке мата, что приведет к увеличению его мощности и, соответственно, перегреву кабеля. Поэтому точно измерьте площадь нагрева (свободную площадь пола) и предпочтение отдайте мату с меньшей площадью, ближайшей к измеренной. Можно отрезать часть сетки, не повреждая при этом нагревательный кабель. Освобожденный от сетки кабель, как правило, можно уложить петлями в отдельных зонах на периферии помещения.

Отметим прежде всего, что здесь речь идет о резистивном кабеле (саморегулирующийся кабель можно отрезать любой длины), у которого мощность теплоотдачи не зависит от внешних условий (температура, влажность). Готовые нагревательные секции такого кабеля имеют установленную производителем величину погонной мощности (Вт/м) для номинального напряжения питания (обычно 230 или 400 В). Укорачивая длину заводской секции, вы увеличиваете его погонную мощность. Это повышает рабочую температуру и снижает ресурс работы. А также лишает гарантии! ДЕВИ не рекомендует этого делать и, соответственно, снимает оборудование с гарантии. Последовательное соединение отрезков нагревательных секций также снимает гарантийные обязательства.
При укорачивании или удлинении необходимо изготовить соединительную и/или концевую муфту. Для этого нужны соответствующие материалы, инструменты и квалификация. Плохо выполненная самодельная муфта обычно быстро выходит из строя, а перегретые в результате укорочения кабель или мат, ремонту не подлежат.


Примечание. Саморегулирующиеся нагревательные кабели, у которых уменьшается теплоотдача с повышением температуры, можно нарезать отрезками произвольной длины. Однако для них существует ограничение на максимальную длину нагревательной секции.

Да, так называемые «холодные хвосты» (подводящие кабели питания) и кабели датчиков можно удлинить. Существуют рекомендации по выбору сечения токопроводящих медных жил кабелей, зависящего от величины удлинения заводских «холодных хвостов» питания или выводов датчиков.

Да, все нагревательные кабели, в том числе и кабели матов, могут быть отремонтированы. ДЕВИ предлагает полный сервис по поиску и устранению неисправностей. Обратитесь к представителю компании для получения подробной информации.

Плавкие предохранители перегорают, а автоматические выключатели срабатывают при наличии сверхтоков (перегрузка при коротком замыкании). Для обнаружения неисправности в цепи нагрузки обратитесь к сертифицированному электрику или сервисному инженеру службы технической поддержки ДЕВИ.

Как правило, система электрического кабельного обогрева включается через терморегулятор, подсоединяемый к сети питания переменного тока. Исключение – для терморегуляторов систем снеготаяния больших мощностей, которые запитываются от штатного источника питания постоянного тока. При расчёте очень больших систем кабельного обогрева следует принимать во внимание величину разрешённой мощности для конкретного объекта.


Примечание. Все нагревательные кабели и маты ДЕВИ рассчитаны на длительную постоянную работу при питании непосредственно от сети переменного тока без терморегулятора при соблюдении требований, предъявляемых в этом случае к монтажу системы обогрева.

Терморегуляторы ДЕВИ относятся к классу электрооборудования с двойной электроизоляцией. Это обеспечивает надежную защиту от поражения электрическим током.
Все нагревательные кабели имеют защитный экран, который подсоединяется к линии заземления. Неукоснительное выполнение требований электробезопасности кабельных систем обогрева, в частности применение не только аппаратов защиты от сверхтоков, но и дифференциальной защиты, отключающей питание при нарушении электроизоляции, создает условия безопасности для пользователей и обслуживающего персонала. Кроме того, экран нагревательных кабелей, разложенных «змейкой» и подсоединенных к защитному проводнику, выполняет роль системы уравнивания потенциалов.

Кабельные электрические системы обогрева ДЕВИ выполнены в соответствии с самыми строгими международными требованиями защиты не только от загрязнения вредными химическими веществами, но и подчиняются требованиям, регламентированным в отношении уровня электромагнитных полей, создаваемых как электротоками промышленной частоты, так и высокочастотными сигналами, создаваемыми Hi-End-терморегуляторами при Wi-Fi-управлении.
В помещениях с постоянным пребыванием людей компания рекомендует устанавливать двухжильные нагревательные кабели, создающие фон переменного магнитного поля ниже уровня естественного магнитного поля Земли даже для самых мощных нагревательных кабелей (~3 кВт). Сплошной алюминиевый экран нагревательных кабелей создает надежную преграду для электрической составляющей внешнего электромагнитного поля.
Водонепроницаемость соединительных и концевых муфт нагревательных кабелей гарантируется многолетними исследованиями различных конструкций, в результате которых достигнута высочайшая степень защиты муфт от проникновения влаги. Кабельные электрические системы обогрева ДЕВИ одобрены для использования в жилых домах, квартирах и на промышленных объектах.

Смонтированный по рекомендациям ДЕВИ теплый пол при включении без терморегулятора не выйдет из строя и не перегреет строительные конструкции. Например, при установке нагревательного мата с удельной мощностью 150 Вт/м2 максимально достижимая температура на поверхности пола типового жилого помещения будет около 35°С. Это не опасно, но превышает рекомендуемую комфортную температуру поверхности +27°С. Поэтому для постоянного поддержания комфортной температуры настоятельно рекомендуется установить терморегулятор. Это также позволит значительно сэкономить потребление электроэнергии на обогрев.

Основным фактором при выборе терморегулятора выступает функциональность. Для круглосуточного поддержания заданной температуры достаточно простого терморегулятора без таймера – ДЕВИ Base или ДЕВИ Room. Для экономии электроэнергии разработаны программируемые терморегуляторы ДЕВИ Classy и ДЕВИ Prime с возможностью удаленного Wi-Fi-управления с помощью смартфона. Кроме того, модели Room и Classy можно «вписать» в выбранный дизайн электроустановочных изделий: розеток, выключателей и пр. (см. таблицу соответствия). Для системы полного (основного) отопления необходимо, чтобы терморегулятор имел не только датчик температуры пола, но и датчик температуры воздуха.

Датчик температуры пола представляет собой чувствительный элемент – терморезистор с отрицательным температурным коэффициентом (NTC). Управляющее напряжение, возникающее на клеммах терморегулятора NTC, увеличивается с ростом измеряемой температуры. Как правило, все терморегуляторы поставляются с датчиком температуры пола на проводе. Также есть модели со встроенным воздушным датчиком и комбинацией обоих.

Устройство подключают к клеммам терморегулятора, обозначенным NTC. Подключение двух проводов контрольного кабеля датчика неполярное – нет обязательного соблюдения типа +/-.

ДЕВИ рекомендует подсоединять нагревательный кабель или мат системы обогрева пола к терморегулятору с активированным датчиком температуры пола. Это позволяет поддерживать в заданные периоды времени комфортную температуру и ограничивать максимальную температуру разогрева, что особенно важно для покрытий пола с большим тепловым сопротивлением теплопередаче: деревянные доски, ламинированный паркет, линолеум и т.п.

Терморегулятор является современным электронным устройством, содержащим микропроцессор и миниатюрные радиоэлементы на печатной плате. Производители не предоставляют принципиальную схему прибора. В гарантийном случае прибор заменяется на аналогичный новый. После окончания гарантийного срока в отдельных случаях возможен ремонт. Обратитесь в сервисную службу ДЕВИ по тел. +7 495 792 5757.

Отопление – это достижение и поддержание комфортной температуры воздуха в обогреваемых помещениях. Кабельная электрическая система обогрева (КЭСО) ДЕВИ представляют собой эффективную систему, которая может обогреть все помещения дома, будучи единственным источником тепла. Единственное условие, которое должно быть выполнено в этом случае, – низкий уровень тепловых потерь помещений, соответствующий современным строительным нормам.

Да. Основной вопрос при выборе электрической системы в качестве основной – стоимость киловатт-часа. При отсутствии центрального отопления или магистрального газа отопление посредством системы «Теплый пол» оказывается одним из самых выгодных способов отопления. Реализация системы «Теплый пол» имеет такие плюсы, как гибкая система управления, повышенный уровень комфорта, отсутствие затрат на обслуживание, возможность современного декоративного оформления интерьера помещений.

Стоимость зависит от размера помещения, доступной площади пола и того, будет система единственным источником тепла или служит только для комфортного подогрева пола. Приобретение и установка оборудования обычно стоит меньше по сравнению с любой другой системой отопления. Выполняется правило: чем больше площадь, тем ниже цена системы за квадратный метр. Реально обогреваемая площадь обычно оказывается значительно меньше общей площади помещения, так как нет необходимости устанавливать систему, например, под ванну, стиральную машинку или кухонную стенку. Так, для ванной комнаты площадью 5 кв. м с душевой кабиной следует приобрести нагревательный мат площадью 2…3,5 кв. м (вычитаем площадь, занятую кабиной) и терморегулятор без таймера. Для решения задачи полного отопления свяжитесь с партнером ДЕВИ в вашем регионе.

Когда нагревающий мат используют для подогрева поверхности пола, энергопотребление можно оценить достаточно просто. Температуру воздуха в помещениях над обогреваемым полом можно принять равной 22°С. Нормируемая комфортная температура поверхности пола для различных помещений обычно находится в диапазоне от 27°С (жилые помещения) до 31°С (санузлы). Получается перепад температуры 5…9 °С, который должен поддерживаться за счет постоянного потока тепла, поступающего в помещение в результате теплоотдачи и излучения. В соответствии с существующими представлениями теплофизики минимальный поток теплоотдачи с 1 м² площади в данном случае составит 50–90 Вт/м². С учетом типовых теплопотерь нагреваемого пола тепловая мощность, подводимая к 1 кв. м площади составит 60…110 Вт/м². А дополнительный учет потерь на вентиляцию дает необходимую удельную установленную мощность 75…150 Вт/м². В практике теплых полов принято иметь запас мощности, чтобы можно было при необходимости нагреть пол до температуры, превышающей нормируемую. И в итоге мы приходим к общепринятым значениям установленной удельной мощности – от 110 Вт/м² для жилых помещений до 180 Вт/м² для санузлов, ванных и душевых комнат. Для поддержания требуемой температуры поверхности пола применяются терморегуляторы с датчиками температуры пола. При типовом «коэффициенте спроса» 0,4…0,6, определяемом в основном скважностью режима работы терморегулятора (ВКЛ./ВЫКЛ.), получаем суточное потребление электроэнергии для различных помещений от 0,5 кВт∙ч/м² до 2,6 кВт∙ч/м². Применение программируемых терморегуляторов со встроенным таймером включения теплого пола обычно позволяет снизить расход электроэнергии в 2…5 раз. Таким образом, удельный суточный расход электроэнергии для кухни, спальни, детской комнаты может не превышать 0,1…0,5 кВт∙ч/м².

Площадь, где установлено нагревательное изделие (кабель, мат, пленка), называется площадью обогрева или «свободной площадью». Естественно, к ней не относятся зоны, занимаемые сантехникой, мебелью без ножек, стационарно установленным оборудованием. Рекомендуется также делать технологический отступ от стен 5…15 см.

В зависимости от поставленной задачи, т.е. поддержания заданной температуры пола/воздуха в конкретном помещении с учетом имеющихся теплопотерь необходимый удельный поток тепла с поверхности пола может составить 40…150 Вт/м².

Термин «инфракрасный теплый пол» некорректен. Все конструкционные материалы пола непрозрачны для ИК-излучения, что легко доказывают картинки тепловизора. Утверждение, что тепловые лучи легко проникают сквозь напольное покрытие, лишено смысла. Почему они не проникают дальше – сквозь стены и потолок, и не выходят из здания? Передача тепла внутри конструкции пола происходит исключительно за счет теплопроводности. Поэтому также нет необходимости и в «отражающей изоляции» в смысле отражения ИК-излучения. Важна только эффективность установленной теплоизоляции, определяемой ее толщиной и коэффициентом теплопроводности. Теоретически нагретая поверхность пола является источником ИК-излучения. Его интенсивность определяет лишь температура поверхности, и она совершенно не зависит от способа нагрева. С этой позиции любой теплый пол – водяной, кабельный, с применением нагревательных матов или пленки и т. д. – можно назвать инфракрасным.


Теплоноситель в трубопроводе водяного теплого пола имеет определенную температуру, и никакой элемент системы нельзя нагреть выше этого значения. При этом нагревательный электрический элемент выступает «источником мощности». У кабеля постоянной мощности нет «внутренних» ограничений. Фиксированной и определенной величиной является погонная мощность элемента. Например, у кабеля ДЕВИ Flex-18T она составляет 18 Вт/м при 230 В. При создании электрического теплого пола главным условием безотказной и долгой работы нагревательного кабеля* будет обеспечение достаточно эффективного теплоотвода с его поверхности.


*Данное утверждение не относится к саморегулирующимся кабелям.

При установке важно запомнить следующее. Можно самостоятельно выполнить большинство операций, но все электрические соединения должен произвести квалифицированный электрик!


Этап 1. Измерьте размеры поверхности, где будет уложен пол с подогревом. По возможности выбирайте нагревательный мат с площадью меньше расчетной.

Этап 2. При работах в санузле отметьте расположение унитаза. Это поможет избежать размещения сантехники поверх мата и его повреждение винтами крепления.

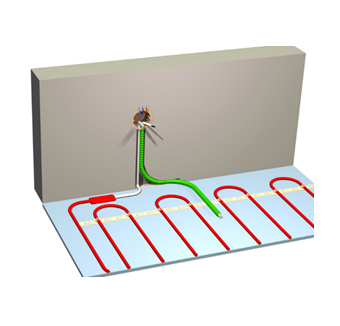

Этап 3. В полу и стене прорежьте штробу для свободного расположения «холодных концов» питания мата и поставляемой вместе с матом гофротрубки для установки датчика температуры. Штроба на стене должна подходить к установочной коробке для крепления терморегулятора. Закройте прилагаемой заглушкой или заклейте скотчем конец гофротрубки в полу, чтобы плиточный клей или раствор наливного пола не проник внутрь нее.

Этап 4. Перед укладкой самоклеящегося мата очистите, высушите и, если необходимо, загрунтуйте для обеспыливания поверхность основания для установки мата.

Этап 5. Замерьте электросопротивление нагревательного элемента изделия и сравните его с номинальным значением. Включать свернутый рулон мата в сеть для проверки его работоспособности СТРОГО ЗАПРЕЩАЕТСЯ! Мат просто перегреется.

Этап 6. Раскатайте мат в одном направлении. Если необходим разворот, аккуратно разрежьте сетку, не перерезая при этом красный нагревательный кабель. Затем поверните мат и уложите рядом следующую полосу. Можно сделать несколько попыток корректировки положения, если не прижимать сильно клейкую сторону сетки-основы к полу.

Этап 7. Когда вы удовлетворены результатом, окончательно прижмите дорожки мата к полу.

Этап 8. Нанесите сверху слой плиточного клея, специальной мастики или самовыравнивающегося состава и дайте ему высохнуть. Минимальное превышение толщины заливочного слоя над толщиной мата – 1,5 мм. Всегда следует использовать только строительные смеси, обеспечивающие необходимую пластичность состава.

Этап 9. Уложите новое половое покрытие на связующий состав. При применении керамической плитки возможно за одну операцию положить и мастику, и плитку. Дайте полу высохнуть в течение двух недель перед включением постоянного обогрева.

Вопрос обычно задают в начале отопительного сезона или когда включают новую систему. Для решения проблемы меняют термостат, подключают нагревательный кабель или мат «напрямую». Если это не дало результатов – вызывают сервисного инженера.


Не работает терморегулятор


Квалифицированный электрик сразу определит, почему нет подачи питания на нагревательный кабель/мат. Среди причин неисправность терморегулятора, отказ датчика или отсутствие напряжения на входе терморегулятора.


Чтобы легко заменить датчик температуры пола, если причина в нем, его необходимо установить в трубке, подходящей к монтажной коробке, с радиусами изгибов не менее 5 см.


Когда датчик температуры пола установлен очень близко к нагревательному кабелю, при подаче питания происходит слишком быстрое отключение системы. Стяжка и поверхность пола не успеют нагреться. Неисправность легко определить по частому (5–10 минут) срабатыванию терморегулятора. Исправить ситуацию можно, если выносной датчик не залит «намертво» под половым покрытием.


Неисправность греющего кабеля


Проблему можно обнаружить с помощью измерителя сопротивления (омметра, мультиметра, тестера). Отсоедините нагревательный мат или кабель от клемм термостата и выполните две операции.


1. Определите сопротивление нагревательной жилы: между черным (или коричневым) и синим проводом. Значение зависит от мощности элемента и должно соответствовать данным на этикетке или в каталоге (с допуском от –5 до +10 %).


Требуется именно измерение сопротивления, а не «прозвон» нагревательного элемента. Обратите внимание, что звуковой сигнал на большинстве тестеров идет при тестируемом сопротивлении меньше 200 Ом, а номинальное сопротивление небольших кабелей (матов) больше этой величины. Будьте внимательны и при выборе диапазона измерения сопротивления, если используете прибор с ручным выбором пределов измерения.

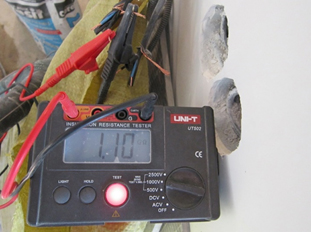

2. Измерьте сопротивление изоляции кабеля: между экраном кабеля (оплетка или желто-зеленый провод) и коричневым с синим проводниками, соединенными вместе. Предел эффективного диапазона измерения должен быть максимальным. В большинстве случаев невозможно измерить такое высокое сопротивление, и прибор покажет бесконечность (обрыв). Это нормально. Для корректного определения сопротивления изоляции необходим прибор для измерения сопротивления на высоком напряжении (мегаомметры). В этом случае нормальными будут показания более 20 МОм при напряжении 2,5 кВ.


В результате двух измерений можно составить полное представление о состоянии кабеля или мата. Если один из параметров не соответствует номиналу, то сразу обратитесь в сервисную службу ДЕВИ.


Потери тепла не соответствуют нагреву


Температура поверхности теплого пола зависит от установленной мощности, температуры воздуха и теплоизоляции помещения, а также от конструкции пола. Мощность нагревательного кабеля/мата ДЕВИ не меняется со временем. Основная функция терморегулятора – ограничение температуры на заданном уровне.


К примеру, мощность системы в 130 Вт/м2 обеспечивает нагрев поверхности пола на 14°С выше, чем температура воздуха в комнате без учета потери тепла вниз. Если внизу расположено отапливаемое помещение, то без установки теплоизоляции теплопотери не превышают 20%; при таких теплопотерях максимальный перепад температуры «Пол»-«Воздух» снизится до 11°С.


Однако даже такие теплопотери уменьшают максимально достижимую разницу между температурами воздуха и пола до 10–11°С. И чем холоднее внизу, тем больше растут потери тепла при отсутствии теплоизоляции. В частности, железобетонная плита очень хорошо проводит тепло, например: на балконе потери вниз могут превышать 90 %.


То же относится и к ограждающим конструкциям. Основная система отопления должна поддерживать температуру воздуха в помещении минимум до 18 °С. При правильном расчете мощности теплый пол будет прогрет до комфортного уровня. Большинство людей ощущают тепло поверхности керамической плитки при 26–27 °С, в то время как 24–25 °С воспринимают как нейтральную температуру (ни теплая, ни холодная). При более низких значениях пол вызывает ощущение как холодный.


Когда обогрев пола является единственным источником тепла в помещении, это совсем иной режим работы системы. Его будут определять другие параметры, необходимые для расчета основного отопления. Кроме того, в здании при остывших ранее стенах, перекрытиях, стяжке, плитке, мебели на прогрев может уйти до 10–20 часов и более.
